這類品級RTV硅檬腔的配制，在基礎(chǔ)聚合物的選擇上必須嚴(yán)格控制低摩爾質(zhì)量、易揮發(fā)的D3～D20含量，以免在開放式的電接點(diǎn)附近或密閉式、半密閉式電氣設(shè)備中使用時，由于所含低分子聚硅氧烷的揮發(fā)導(dǎo)致接點(diǎn)故障。所用的填料、掭加劑應(yīng)盡量純凈，使硫化膠的電性能得到保證。為減少補(bǔ)強(qiáng)填料的增稠現(xiàn)象及使配制的基料在貯存中性能穩(wěn)定，在基礎(chǔ)聚合物與填料混合時要經(jīng)過熱處理。某些情況下也可采用母煉膠稀釋或添加助劑的辦法。例如，100份黏度(25℃)3 Pa·s的a1w-二羥基聚二甲基硅氧烷(sD- 33)中加入5份二苯基二乙氧基硅烷，在捏合機(jī)中與40份氣相法白炭黑(沈化4號)混合，180℃處理2 h后，加人所需量的惰性填料、顏料．配成母煉膠。再將母煉膠在行星攪拌器中用sD一33稀釋到所需白炭黑含量，配成基料。

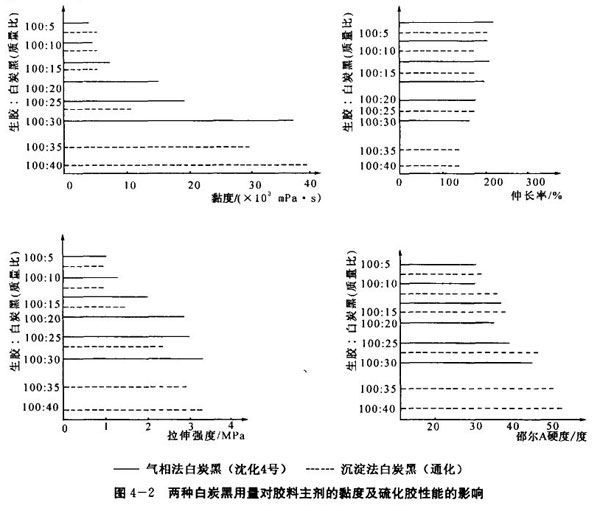

    圖4-2是以SD-33作基礎(chǔ)聚合物，兩種白炭黑為補(bǔ)強(qiáng)填料，采用上述方法配制基料的黏度及硫化膠的性能。
