硫化特性

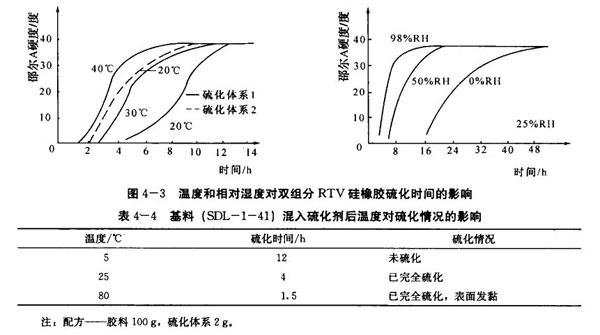

  縮合型雙組分RTV硅橡膠使用時(shí)，基料與硫化劑按一定比例混合(其混合比應(yīng)考慮可使用時(shí)間和完全硫化時(shí)間)，在室溫下就會(huì)逐漸變稠，較后硫化成彈性體。硫化速度可用硫化劑來(lái)控制。在硫化劑及其用量不變的情況，提高溫度及增加環(huán)境濕度可以加快硫化速度，縮短硫化時(shí)間。圖4—3是縮合型雙組分RTV硅橡膠硫化溫度及環(huán)境濕度對(duì)硫化時(shí)間的影響。
    一般情況下，基料混入硫化劑后在5℃以下可以存放較長(zhǎng)時(shí)間；加熱能促進(jìn)硫化，但不能超過(guò)80℃，因在較高溫度下膠料表面的交聯(lián)劑易揮發(fā)會(huì)導(dǎo)致發(fā)黏現(xiàn)象。表4—4是基料(sDL—l一41)混入硫化劑后，溫度對(duì)硫化情況的影響。
